一、转向机的拆卸

　　1. 仔细清洁转向机及其相关零部件，特别是油管。

　　2. 转向系统放油

　　1) 支起前桥。

　　2) 打开油罐盖，并将转向机放油螺栓拧开或把转向机出油口松开，短时间怠速运转发动机(不超过10秒)，反复转动方向盘至两端极限位置放出油泵及油罐中的残油。

　　3) 往油罐中再加入2~3升的洁净的液压油冲洗管路，同时转动方向盘到两端极限位置，使油路内的附着物冲洗干净，并将油液从出油口排出(发动机可短时怠速运转，不超过10秒)。

　　4) 拧紧转向机放油螺栓或接好转向机出油口。

　　5) 取下油罐中的滤芯，清洗干净后装回。

　　注意：放油时，应放出转向机、油泵、油罐、油管及助力油缸的残油，并确认整个液压系统彻底清洁，无任何杂质。

　　3. 确保转向轴车轮处于直行状态。

　　4. 拆卸转向油管，封闭油管接头，防止污物进入。

　　5. 松开锁紧螺母.

　　6. 用专用工具拆下垂臂。

　　7. 对于可调式转向柱，将转向柱调至最高。用合适的绳带穿过转向轴十字叉空隙，吊住转向轴。

　　8. 松开转向轴与转向机的连接螺栓，将其分离。

　　9. 拆下转向机固定螺栓，拆下转向机。

　　10. 旧转向机清洗干净，不能磕碰，包装完好，入库。

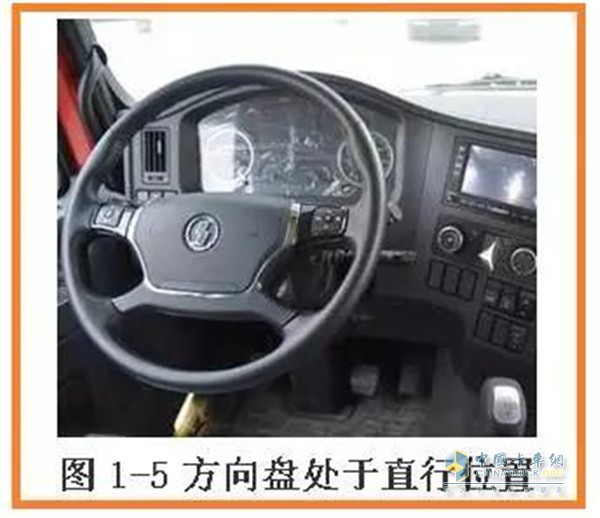

将方向盘固定在直行位置

　　二、转向机的安装

　　转向机安装时，必须确认原车的转向直拉杆、转向轮左右限位螺栓未动，处于原状态。如上述状态发生变化，请于服务部联系。

　　1. 为避免杂物进入转向油路造成故障，在连接油管前请勿拆除转向机进出油口的堵塞，并应仔细清洁油管接头。

　　2. 将转向垂臂安装到转向机上，垂臂和转向机输出轴的花键上不允许有油或异物，垂臂上的刻线必须和转向机输出轴上的刻线对齐。

　　3. 使垂臂固定不动，用规定力矩锁紧固定螺母。

　　4. 按规定力矩拧紧防松螺母并冲铆(防松凹坑)。

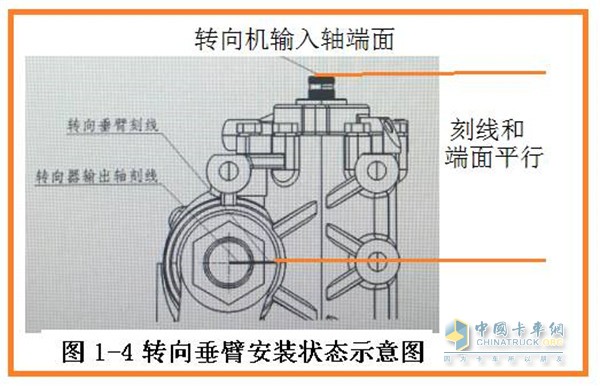

　　5. 保证转向垂臂刻线与转向机输入轴端面平行(即转向垂臂初始位置)。

　　6. 确保转向轴上的车轮处于直行状态，这一点非常关键。

　　7. 连接直拉杆与转向垂臂，未经厂家技术部门确认，严禁私自调整转向直拉杆的长度和车桥上的转向限位螺栓的长度。

　　8. 确保方向盘辐条的大空挡处中心指向正前方(即保证方向盘处于直行时的正确位置)。

　　将转向传动轴与转向机连接。连接时，必需将伸缩轴的开槽与转向机输入端、壳体刻线对齐。

　　9. 按原车的油管连接方式连接转向油管。

　　注意： 转向垂臂与转向机连接后，垂臂原则上不允许转动，如果在安装过程中为便于安装或其他原因一定要转动垂臂，则应保证垂臂相对于初始位置的摆角小于20度。安装完毕后，必须将垂臂转到初始位置。

　　三、转向机左右限位的调整

　　转向机出厂时，左右限位有一个初始位置，转向机安装好后，必须进行左右限位的调整，如安装后，不进行调整，会造成左右转向圈数减少和转向不足。

　　1. 顶起前桥。

　　2. 向左转动转向盘，用力扳动方向盘，直到车轮左限位螺栓碰到前桥凸起为止，停留3—5秒钟，这样转向机内部的左转向限位阀就自动调整完毕。

　　3. 向右转动转向盘，用力扳动方向盘，直到车轮右限位螺栓碰到前桥凸起为止，停留3—5秒钟，这样转向机内部的转向右限位阀就自动调整完毕。

　　4. 转向机左右限位就调整完毕。

　　5. 再次重复以上过程，检查并确保转向系统同其它零部件无干涉。

安装示意图

　　四、转向系统加油和排气

　　1. 清洁转向系统，特别是转向储油罐。

　　2. 向储油罐加注符合陕汽规定的转向机油(用油规范见附录一)，油面比油罐顶端稍低。

　　3. 支起前轴，启动发动机怠速运转，使转向油充入转向系统，这时，油位会迅速降低，为了防止系统进气，要将转向油加满。

　　4. 使发动机怠速运转2-3分钟。

　　5. 往两端多次转动方向盘，注意观察油面，必要时补充转向机油到上下刻线间。

　　6. 左右打方向排气，直到从储油罐中无气泡冒出，转向系统加油和排气完毕。

　　7. 检查储油罐液面，确认液位符合要求。
